Выдвижные корпуса для датчиков Extract

Высокая безопасность и экономия времени

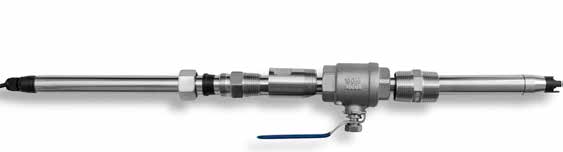

Выдвижной корпус Extract предназначен для установки в емкости (трубопроводы) с целью обеспечения
возможности ввода и извлечения электродов c подключением PG13.5, диаметром 12 мм и длиной 120
мм, для проведения технического обслуживания, очистки и калибровки без остановки процесса. При
необходимости корпус может быть дополнен системой автоматической промывки.

Особенности

Для надежной изоляции процесса и обеспечения безопасности корпуса серии Extract снабжены шаро-
вым краном, который перекрывается после извлечения электрода из процесса для последующего прове-
дения технического обслуживания. Материал корпуса и уплотнений обеспечивают надежную герметиза-
цию, в том числе и в агрессивных средах.
Ïðèíöèï èçìåðåíèÿ
Датчик помещается в держатель с корзиночной защитой, который присоединяется к погружной трубе и
затем, через открытый шаровый кран, размещается в технологический процесс на необходимую глубину. Измеренный сигнал передается по кабелю, проходящему внутри трубы. После извлечения датчика
из процесса для проведения различных операций шаровый кран перекрывается для изоляции процесса.

Основные области применения
• Химическая промышленность
• Целлюлозно-бумажная промышленность
• Энергетика
• Очистка сточных вод
• Волокнистые или обволакивающие среды

Конструкция

Выдвижной монтажный корпус серии Extract предна-
значен для установки датчиков c подключением
PG13.5, диаметром 12 мм и длиной 120 мм.
