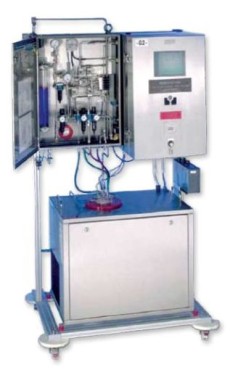

Анализатор температуры предельной фильтруемости CFPP-4

Анализатор температуры предельной фильтруемости CFPP-4

Проба заливается в стандартную измерительную ячейку, где она охлаждается до предварительно установленной температуры. Посредством вакуума, проба прокачивается через фильтр определенных размеров и ячеистой структуры. Проба должна достигнуть оптического датчика в течение 60 секунд. Как только проба достигает оптического датчика, измерительный цикл заканчивается. Затем проба течет обратно в измерительную ячейку, где она охлаждается ещё на 1°C, прежде чем запускается следующий цикл измерения. После каждого сигнала, выработанного датчиком, производится проверка объема пробы, возвращающегося обратно в ячейку.
Если объем отличается от начального, кристаллы парафинов уже готовы заблокировать сито. В этой стадии измеряется температура в ячейке. Эта температура определяется как температура застывания на фильтре — CFPP. Взрывозащищенная механическая система охлаждения (двухуровневая) может достигнуть максимально низкой температуры равной 67°C.

Технические рактеристики

Метрологические

  • Измеряемые параметры: предельная температура фильтруемости.
  • Тип пробы: дизтопливо, авиационные топлива.
  • Соответствие стандартам: ASTM D6371, EN 116.
  • Диапазон измерения: до -67ºС.
  • Точность: в соответствии с МВИ.
  • Время цикла измерений: 25–90 мин.

Эксплуатационные

  • Взрывозащита: EExdpe[ia]IIBT4+H2.
  • Температура пробы: 30…50ºC.
  • Давление и расход пробы: 1…3 атм, 20…40 л/ч.
  • Сигнальные выходы: 4–20 мА, RS485/RS422, Modbus.
  • Электропитание: ~220/240 В, 50 Гц, 1700 Вт.
  • Технологическое обеспечение: охлаждающая жидкость от замкнутой системы циркуляционного охлаждения; воздух КИП — 2–5 атм, 1 м³/ч.
  • Способ и условия установки: установка на раме, работа при окружающей температуре 5…40ºС, класс защиты IP 54.
  • Управление: встроенный ПК с Windows XP и программным обеспечением PACS или от удаленной станции.
  • Габариты и вес: 1200×800×2020, 300 кг.
