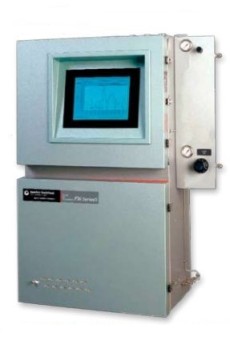

Промышленный хроматограф Fxi-2 серии 5

Промышленный хроматограф Fxi-2 серии 5

Хроматограф представляет собой стационарный промышленный прибор, который включает в себя станцию управления (промышленный компьютер), электронные блоки управления, блок контроля газовых потоков (вторичная система пробоподготовки), устройство дозирования пробы и аналитический блок, состоящий из блока термостата с детекторами (до двух детекторов) и хроматографическими колонками (до восьми колонок). Конфигурация комплекса (тип и количество используемых детекторов и хроматографических колонок) зависит от номенклатуры определяемых компонентов.

Для настройки и диагностики работы хроматографа используется программное обеспечение LAMS, устанавливаемое на встроенном компьютере. На экране монитора возможно отображение хроматограмм в реальном режиме времени, сохранение хроматограмм, просмотр текущих и архивных результатов измерений содержания компонентов, просмотр и редактирование параметров работы хроматографа.

Технические характеристики

Метрологические

  • Измеряемые параметры: компонентный состав.
  • Тип пробы: газы, сжиженные газы,жидкости до С9.
  • Тип детектора: детектор теплопроводности (ДТП), пламенно-ионизационный (ПИД), пламенно-фотометрический (ПФД), гелий-ионизационный (ДИГ).
  • Диапазон измерения: 0–1/10/100% все детекторы 0/10/100/1000 ppm — ПИД, ПФД, ДИГ.
  • Точность: ДТП ±2% от шкалы; ПИД ±1% от шкалы.
  • Время цикла измерений: 2–10 мин типично.
  • Внесен в Госреестр СИ РФ № 39413–08.

Эксплуатационные

  • Взрывозащита: 1Expxd[ia]IIBT3/H2, 2Expxde[ia]IIBT3/H2.
  • Сертификат соответствия № РОСС.US.ГБ04.В00961.
  • Разрешение на применение № РРС 00–29604.
  • Температура пробы: 0…120ºC.
  • Давление и расход пробы: 35…2400 кПа, 20…200 мл/мин.
  • Сигнальные выходы: 4–20 мА.
  • Электропитание: ~220/240 В, 50 Гц, 1500 Вт.
  • Газы обеспечения: газ-носитель H2, He чистота 99,9955, 3–4 атм, 300 мл/мин;топливный газ ПИД — водород 99,995%, 3–4 атм; воздух КИП 3–4 атм, 300 мл/мин.
  • Способ и условия установки: монтаж на стене.
  • Управление: встроенный ПК с Windows XP или от удаленной станции.
  • Габариты и вес: 770×385×1245 мм, 118 кг.
